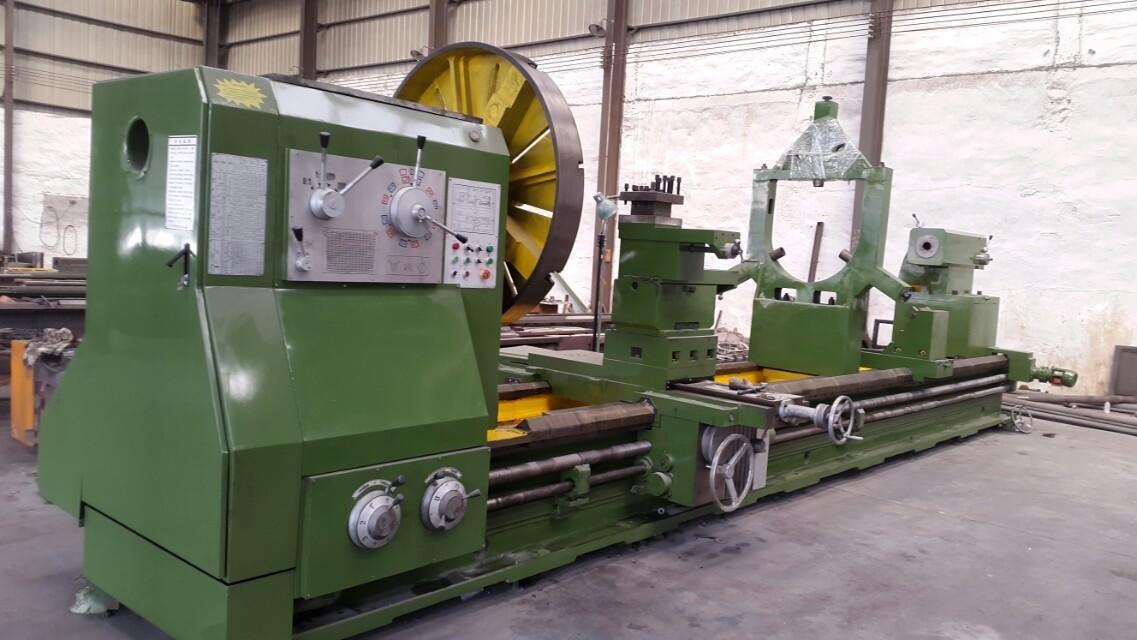

مخرطة أفقية
يتم استخدام المخرطة الأفقية بشكل أساسي لتحويل قطعة عمل دوارة باستخدام أداة تحول. على المخرطة ، يمكن أيضًا استخدام المثاقب ، المثقاب ، المثقاب ، الصنابير ، الموت وأدوات التخريش.
ميزات المخرطة
1. إن مخرطة السرير ، السرير و الزيت في المخرطة تتبنى هيكل الصب المتكامل ، الصلابة العالية و مقاومة الصدمات الجيدة ، والتي تتماشى مع خصائص أدوات آلة القطع عالية السرعة.
2. صندوق رأس السرير يعتمد على ثلاثة هيكل للدعم ، الدعامات الثلاثة هي محامل أسطوانية مدببة ، المغزل سهل الضبط ، دقة الدوران عالية ، والاحتفاظ الدقيق جيد.
3. صندوق التغذية مجهز بآلية تحويل الخيوط المترية ، واختيار نوع الخيط مناسب وموثوق.
4. يوجد جهاز سلامة مخلب مخروطي في مربع الشريحة لمنع تلف الأجزاء بعد التحميل الزائد للأداة التلقائية.
5. يوجد جهاز توقف آلي للتغذية الأوتوماتيكية من أربع محطات في الاتجاه الطولي للآلة. يمكن ضبط الطول الطولي لشغل الشغل عن طريق ضبط الموضع الطولي للكاميرا على شريط الإيقاف لتحقيق التحجيم الطولي للجزء.
6. لقد تم تجهيز تايلستوك بجهاز تحويل لتلبية احتياجات الحفر والتوسيع.
7. تصميم نظام تزييت المخرطة هو معقول وموثوق. يتم تشحيم الصندوق الأمامي وصندوق التغذية وصندوق الشريحة في الجسم ، وتتم إضافة مضخة الخط ومضخة المكبس لتشحيم الأجزاء الخاصة تلقائيًا بالقوة.
أجزاء المخرطة
(1) يتم استخدام علبة التروس لتغيير سرعة المغزل. تتكون أساسا من رمح انتقال والعتاد انتقال. من خلال التعامل مع علبة التروس ومقبض التحول من خارج رأس الغراب لتغيير موضع الترس أو القابض ، يمكن للمغزل تحقيق 12 سرعات مختلفة. يتم تحقيق انعكاس المغزل عن طريق عكس المحرك.
(2) صندوق المغزل يستخدم هيادستوك لدعم المغزل وجعله يدور بسرعات مختلفة ؛ المغزل مجوف لتسهيل مرور قطع العمل الطويلة ؛ يمكن استخدام طرف المغزل لتركيب الطرف أو الطرف الأمامي للمغزل قم بتثبيت الظرف والطلب على السطح المخروطي لفصل قطعة العمل.
(3) صندوق العجلة المعلقة بصندوق العجلة المعلقة يستخدم لمطابقة التروس بأعداد مختلفة من الأسنان للحصول على معدلات تغذية مختلفة. تستخدم أساسا لتحويل أنواع مختلفة من المواضيع.
(4) مربع التغذية يتم استخدام مربع التغذية لتغيير معدل التغذية. يمكن لحركة العمود الرئيسي في صندوق التغذية من خلال صندوق العجلة المعلقة ، من خلال تغيير وضع الربط للعتاد المنزلق في صندوق التغذية عن طريق تحريك مقبض التحول ، أن تحقق سرعات مختلفة للقضيب المصقول أو قضيب المسمار.
(5) مربع الشريحة يتم استخدام مربع الشريحة لتغيير دوران شريط الضوء والمسمار لحركة التغذية التلقائية لحامل الأداة. يتم استخدام شريط الضوء للتحويل العام ويستخدم المسمار فقط للخيوط. هناك آلية التعشيق في مربع الشريحة بحيث لا يمكن استخدام الاثنين في نفس الوقت.
(6) حامل أداة يتم استخدام حامل أداة لعقد أداة تحول وجعلها تتحرك طوليا ، أفقيا أو بشكل غير مباشر. يتكون من الأجزاء التالية:
1) سرج السرير. إنه متصل بصندوق الشريحة ويمكن نقله طوليا على طول سكة السرير مع سكة جانبية.
2) لوح التزلج المتوسط. يمكن تحريكه بشكل جانبي على طول القضبان في السرج.
3) القرص الدوار. يتم تثبيتها مع لوحة الشريحة الوسطى مع مسامير ، ويمكن تخفيف المسمار إلى أي زاوية في المستوى الأفقي.
4) لوح التزلج الصغيرة. يمكن تحريكه على طول دليل التوجيه فوق القرص الدوار لمسافة قصيرة ؛ عندما ينحرف القرص الدوار بزاوية معينة ، يمكن تغذية الشريحة الصغيرة بشكل غير مباشر لمخروط السيارة.
5) حامل سكينة مربعة وهو مثبت على لوح التزلج الصغير ، ويمكنه تثبيت أربع أدوات تدوير في نفس الوقت ؛ عند تحرير مقبض القفل ، يمكن تدوير حامل الأداة المربعة لاستبدال أداة الدوران المطلوبة في موضع العمل.
1-الأعلى مقبض قفل 2-الأكمام 3-طرف الأكمام 4-المسمار 5-الجوز 6-tail lock مقبض 7-handwheel 8-tail seat 9-base
7) Tailstock يستخدم tailstock لتركيب الطرف الخلفي لدعم الشغل ، أو لتثبيت المثقاب ، المثقاب وغيرها من الأدوات لتشكيل الفتحات. وتتكون أساسا من الأكمام ، هيئة تايلستوك ، قاعدة وما شابه ذلك. عن طريق تدوير العجلة اليدوية ، يمكن ضبط الكم على مسافة معينة ، ويمكن تحريك الذيل على طول سكة السرير إلى الموضع المطلوب لتلبية متطلبات مختلف الآلات الشغل.
8) تم تثبيت سرير السرير على ساق السرير ، وهو الدعم الأساسي للمخرطة. وظيفة السرير هي دعم المكونات الرئيسية والحفاظ على مواقعها النسبية الدقيقة أثناء التشغيل.
9) برغي يمكن أن يقود برغي الرصاص النقل الكبير للحركة الطولية ويستخدم لتحويل الخيط. يعد لولب الرصاص أحد الأجزاء الدقيقة الرئيسية في المخرطة ، ولا يتم تغذيته تلقائيًا بواسطة لولب الرصاص للحفاظ على دقة لولب الرصاص لفترة طويلة.
10) شريط الضوء يتم استخدام شريط الضوء لنقل الحركة أثناء التغذية الآلية. يمكن نقل حركة صندوق التغذية إلى مربع الشريحة من خلال شريط الضوء ، بحيث يمكن تغذية حامل الأداة طولياً أو أفقيًا.
11) عصا التحكم عصا التحكم هي آلية التحكم في المخرطة. هناك مقبض على الطرف الأيسر من عصا التحكم والجانب الأيمن من منصة التحميل. يمكن للمشغل التعامل بسهولة مع المقبض للتحكم في محور الدوران للتدوير للأمام أو للخلف أو للتوقف.
جهاز الكبح
تتمثل الوظيفة الرئيسية لجهاز الفرامل في المخرطة الأفقية CNC في عملية إيقاف المخرطة ، والتي تستخدم للتغلب على الجمود الدوراني لكل جزء متحرك في غراب الرأس ، للتحكم في المغزل للتوقف عن الدوران بسرعة لتقصير الوقت الإضافي وبالتالي تثبيت الفرامل على المخرطة الأفقية.
يستخدم المخرطة الأفقية CNC فرامل شريط الفرامل ، والتي تتكون بشكل أساسي من عجلة الفرامل ، وشريط الفرامل والرافعة. عجلة الفرامل في جهاز الفرامل عبارة عن قرص فولاذي متصل بمفتاح العمود. تم إصلاح شريط الفرامل الصلب والجانب الداخلي بطبقة من الأسبستوس المعدني الشبكي لتحسين معامل الاحتكاك. يرتبط أحد الطرفين بجسم صندوق المغزل ، بينما يرتبط الطرف الآخر بجسم صندوق المغزل. تم تثبيت طرف واحد في الطرف العلوي للرافعة ، ويمكن ضبط شريط الفرامل الأفقية المخروطية بحيث يكون مرنًا ، ويمكن ضبط لولب ربط شريط الفرامل وحالة العمود الرئيسي مباشرة ووضعها. عندما يتم ضبط المخرطة الأفقية CNC بشكل صحيح ، يمكن فك شريط الفرامل عندما يدور المغزل ، ولكن عندما يتم تحرير القابض ، وعندما يتم إيقاف المخرطة الأفقية ، فإن شريط الفرامل يمسك عجلة الفرامل لتحقيق المغزل. وقف بسرعة والوصول إلى الفرامل.
