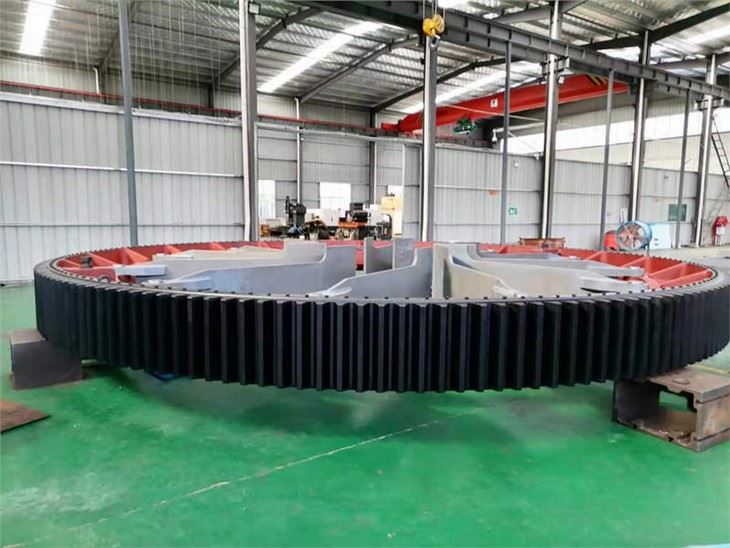

فرن دوار مزورة مقاس كبير
وصف المنتجات
تعتبر حلقة تروس محيط الجسم مكونًا أساسيًا للفرن الدوار. وهو عبارة عن ترس دائري كبير يتم تركيبه على غلاف الفرن الدوار ويتشابك مع ترس صغير لنقل عزم الدوران من المحرك إلى الفرن. عادةً ما تكون حلقة تروس محيط الجسم مصنوعة من الفولاذ ويتم تصنيعها بكثافة لضمان ملاءمة دقيقة وأقصى قدر من القوة.
تلعب حلقة تروس محيط الجسم دورًا حاسمًا في تشغيل الفرن الدوار، حيث يجب أن تكون قادرة على تحمل الضغوط العالية ودرجات الحرارة المرتبطة بتشغيل الفرن. كما أنه عرضة للتآكل مع مرور الوقت، بسبب الدوران المستمر والتمدد الحراري وانكماش الفرن.
عروض المنتجات
تجهيز فرن دوار مزورة معدات جريث كبيرة
▲اختيار المواد الخام: يجب أن تكون المادة المستخدمة في حلقة تروس محيط الجسم من الفولاذ عالي الجودة مع خصائص ميكانيكية ممتازة. تشمل المواد شائعة الاستخدام سبائك الفولاذ والفولاذ الكربوني والفولاذ المقاوم للصدأ.
▲تزوير أو صب: يتم تشكيل المادة المحددة أو صبها في شكل خشن قريب من الحجم والشكل النهائي لحلقة تروس محيط الجسم.
▲الآلات الخام: يتم بعد ذلك إخضاع الترس ذو الشكل الخشن إلى معالجة خشنة لإزالة أي مواد زائدة وتحقيق الأبعاد التقريبية للمنتج النهائي.
▲المعالجة الحرارية: يتم بعد ذلك معالجة الترس بالحرارة لزيادة صلابته وقوته ومقاومته للتآكل. تتضمن هذه العملية تسخين الترس إلى درجة حرارة عالية ثم إخماده في وسط تبريد.
▲الانتهاء من الآلات: بعد المعالجة الحرارية، يتم تشكيل الترس بالحجم والشكل النهائي. يتضمن ذلك معالجة أسنان التروس والميزات الأخرى لتحقيق تفاوتات دقيقة.
▲تقتيش: يتم بعد ذلك فحص الترس النهائي باستخدام طرق مختلفة مثل الفحص البصري وفحص الأبعاد والاختبار غير الإتلافي للتأكد من مطابقته للمعايير والمواصفات المطلوبة.
▲المعالجة السطحية: قد يخضع الترس أيضًا لعمليات معالجة السطح مثل الطحن أو التلميع لتحسين تشطيب سطحه وتقليل الاحتكاك.
سمات
القطر الكبير:إن قطر الترس أكبر بكثير مقارنة بالتروس الأخرى في النظام. حجمه ضروري لتوفير عزم الدوران المطلوب لتدوير الفرن.
الأسنان الخارجية:يحتوي ترس محيط الجسم على أسنان خارجية تتشابك مع ترس الترس الصغير. يسمح هذا الربط بنقل الحركة الدورانية من الترس الصغير إلى ترس محيط الجسم، مما يؤدي في النهاية إلى تدوير الفرن بأكمله.
مادة:تُصنع تروس محيط الجسم عادة من مواد ذات قوة ومتانة عالية، مثل سبائك الفولاذ. وهذا يضمن قدرة الترس على تحمل الأحمال الثقيلة وظروف التشغيل القاسية للفرن الدوار.
تصميم مجزأ:في بعض الحالات، يتم تصميم التروس كبيرة الحجم في أجزاء يتم بعد ذلك تجميعها معًا. وهذا يسهل النقل والتركيب.
المهام
دوران:وتتمثل الوظيفة الأساسية لمعدات المقاس في تسهيل دوران الفرن الدوار. يتشابك الترس مع الترس الصغير، وعندما يدور الترس الصغير، فإنه يدفع ترس محيط الجسم، مما يؤدي إلى دوران الفرن.
نقل عزم الدوران:إن ترس المقاس هو المسؤول عن نقل عزم الدوران الناتج عن نظام تشغيل الفرن إلى الفرن الدوار. يعد عزم الدوران هذا ضروريًا لحركة المواد داخل الفرن ولعمل المعالجة الحرارية بشكل عام.
الاستقرار والمحاذاة:يساعد ترس المقاس في الحفاظ على الاستقرار والمحاذاة الصحيحة للفرن الدوار. تعد المحاذاة الدقيقة أمرًا ضروريًا لمنع حدوث مشكلات مثل التآكل غير المتساوي لأسنان التروس، مما قد يؤدي إلى مشاكل تشغيلية وتقليل عمر المعدات.
دعم حلقة الركوب:يوفر ترس محيط الجسم الدعم لحلقة ركوب الفرن، وهي مكون يساعد على توزيع حمولة الفرن. يعد هذا الدعم ضروريًا للحفاظ على السلامة الهيكلية للفرن ومنع سوء المحاذاة.
التطبيقات
●مطاحن الكرة: يتم استخدام ترس المقاس لتشغيل أسطوانة المطحنة الكروية، التي تحتوي على وسائط الطحن، لطحن المواد.
●رود ميلز: يتم استخدام ترس المقاس لتشغيل أسطوانة المطحنة القضيبية، التي تحتوي على وسائط الطحن، لطحن المواد.
●ساج ميلز: يتم استخدام ترس المقاس لتشغيل أسطوانة مطحنة الترهل، التي تحتوي على وسائط طحن، لطحن المواد.
●مصانع السكر: يتم استخدام الترس المحيطي لتحريك البكرات في مطحنة السكر، والتي تقوم بسحق قصب السكر لاستخراج العصير.
●مصانع الاسمنت: يتم استخدام تروس المقاس في مصانع الأسمنت لتشغيل الفرن الدوار ومطحنة الكرات.
●التعدين: يتم استخدام تروس المقاس في معدات التعدين، مثل الرافعات والمجارف، لنقل عزم الدوران.
●محطات توليد الطاقة: يتم استخدام الترس المحيطي في محطات توليد الطاقة لتشغيل التوربينات والمولدات.
اختبارنا
• وثيقة تأكيد الجودة:تقرير التركيب الكيميائي، تقرير الخواص الميكانيكية، تقرير UT، تقرير المعالجة الحرارية، تقرير فحص الأبعاد
•تتم الموافقة على البيانات الخاصة بتقرير التركيب الكيميائي وتقرير الخواص الميكانيكية من قبل طرف ثالث، لويانغ لأبحاث مواد السفن
معهد CSIC.
• اختبار UT:اختبار بالموجات فوق الصوتية بنسبة 100% وفقًا لـ EN10228-3، SA388، سبتمبر 1921 C/c وما إلى ذلك.
• تقرير المعالجة الحرارية:تقديم نسخة أصلية من منحنى المعالجة الحرارية/الجدول الزمني.
معلومات عنا
لويانغ يوجي الصناعة والتجارة المحدودةيقع في مدينة لويانغ، واحدة من القواعد الصناعية الثقيلة الرئيسية في الصين. نحن متخصصون في إنتاج قطع غيار الآلات غير القياسية.لدينا خبرة في التعاون مع شركات Fortune 500. ونحن أيضًا لدينا قدرات قوية في التصنيع والمعالجة الحرارية ونقوم بتصنيع المنتجات بتصميمات العملاء. بالنسبة للمنتجات، لدينا رقابة صارمة على الجودة والتسليم الفوري.
اتصل بنا
هل لديك أي أسئلة محددة حولحلقة التروس أو جيرث جيرث ? الاتصال يوغي! سيعمل مهندسو المبيعات لدينا معك من البداية إلى النهاية لضمان اكتمال مشروعك وفقًا لمتطلباتك.
