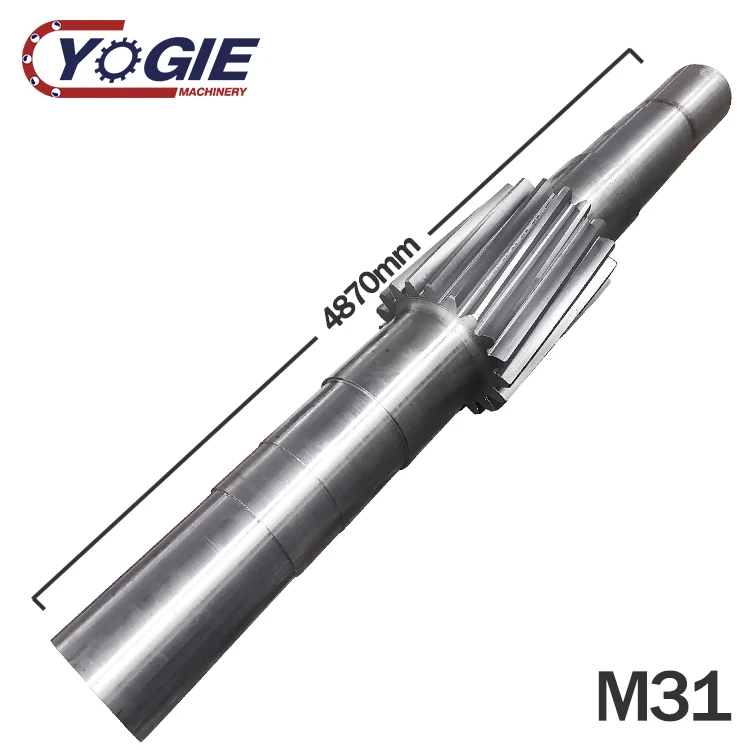

تصميم أرمح والعتاد حلزونية(العمود الحلزوني) يتضمن العديد من المعلمات التي يجب أخذها في الاعتبار لضمان الأداء الوظيفي المناسب والموثوقية.فيما يلي المعلمات الرئيسية التي يجب أن تأخذها بعين الاعتبار:
وصف
مواصفات العتاد:
الوحدة (م):الوحدة هي مقياس لحجم الأسنان وهي نسبة قطر الملعب إلى عدد الأسنان. فهو يحدد حجم التروس.
زاوية الضغط ():الزاوية بين خط العمل والخط المتعامد مع شكل سن الترس. القيم المشتركة هي 14.5 درجة و 20 درجة.
عدد الأسنان (ن):
يؤثر عدد الأسنان الموجودة على الترس على نسبة التروس وهو أمر بالغ الأهمية للربط الصحيح.
الحلزون زاوية ( ):
الزاوية الحلزونية هي الزاوية بين سن الترس والعنصر الموازي لمحور الترس. إنه أمر بالغ الأهمية بالنسبة للتروس الحلزونية ويؤثر على قدرة حمل الحمولة وسلاسة التشغيل.
قطر الملعب (د):
قطر دائرة الملعب. يتم حسابه بناءً على عدد الأسنان والوحدة.
عرض الوجه (ب):
عرض أسنان التروس في الاتجاه المحوري. إنه يؤثر على قدرة حمل الحمولة ويجب أن يكون كافيًا لنقل عزم الدوران المطلوب.
قطر المحور:
قطر محور التروس، وهو الجزء المركزي من الترس حيث يتصل بالعمود.
قطر العمود (د):
قطر العمود الذي تم تركيب الترس عليه. يجب أن تكون مصممة لتحمل الأحمال الالتوائية والانحناء.
Keyway وحجم المفتاح:
إذا كان سيتم تثبيت الترس على العمود باستخدام مفتاح، فيجب تحديد أبعاد مجرى المفتاح (العرض والعمق والطول) وحجم المفتاح.
اختيار المواد:
تعد مادة الترس والعمود أمرًا بالغ الأهمية لضمان القوة والمتانة ومقاومة التآكل المطلوبة.
التسامح والملاءمة:
حدد التفاوتات المسموح بها لأبعاد الترس والملاءمة بين الترس والعمود.
صقل الأسطح:
يعد التشطيب السطحي لأسنان التروس أمرًا مهمًا للتشغيل السلس ولتقليل التآكل.
المعالجة الحرارية:
اعتمادًا على المادة، قد تكون المعالجة الحرارية ضرورية لتحقيق الصلابة والقوة المطلوبة.
شروط التحميل والسرعة:
ضع في اعتبارك ظروف التشغيل، بما في ذلك الأحمال المطبقة والسرعة ودورة العمل، للتأكد من قدرة الترس والعمود على التعامل مع الظروف المتوقعة.
تحليل التعب والإجهاد:
قم بإجراء تحليل التعب والإجهاد للتأكد من قدرة الترس والعمود على تحمل ظروف التحميل الدوري.
تشحيم:
ضع في اعتبارك متطلبات التشحيم للتروس والعمود لتقليل التآكل والاحتكاك.
