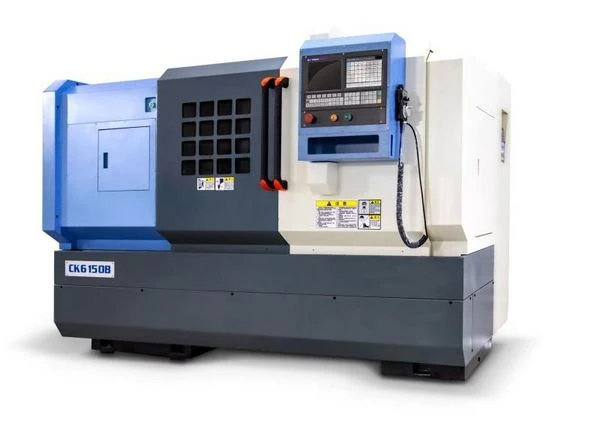

مركز التصنيع باستخدام الحاسب الآلي مخرطة CK6150B/CK6163A
وصف المنتجات
مركز التصنيع باستخدام الحاسب الآلي، المعروف أيضًا باسم مركز الخراطة CNC، عبارة عن آلة مؤتمتة للغاية ويتم التحكم فيها بواسطة الكمبيوتر تستخدم في عمليات التصنيع الدقيقة. فهو يجمع بين قدرات المخرطة ومركز التصنيع، مما يسمح بإنتاج الأجزاء المعقدة بدقة عالية.
تظهر المنتجات
|
رقم |
تفاصيل |
CK6150B٪2f6163A٪7b٪7b2٪7d٪7d٪2f1500٪2f2000٪2f3000 |
|
1 |
الحد الأقصى لقطر الدوران على السرير |
٪ce٪a6500mm٪2f٪ce٪a6630mm |
|
2 |
الحد الأقصى لقطر الدوران لمنصة التحميل ذات الاتجاه X |
٪ce٪a6290mm٪2f٪ce٪a6420mm |
|
3 |
مسافة أعلى مزدوجة |
1000 مم / 1500 مم / 2000 مم / 3000 مم |
|
4 |
مواصفات الأنف المغزلي |
A2-8/D8 |
|
5 |
تفتق المغزل |
متري 1:20 |
|
6 |
المغزل من خلال ثقب |
٪ce٪a682mm٪2f٪ce٪a678mm |
|
7 |
نموذج نقل المغزل |
الترس الثالث يدوي، بدون خطوات في الترس |
|
8 |
نطاق سرعة المغزل |
60-1600 دورة في الدقيقة |
|
9 |
الحد الأقصى للسفر في الاتجاه X |
280 ملم |
|
10 |
الحد الأقصى للسفر في الاتجاه Z |
850 ملم / 1350 ملم / 1850 ملم / 2850 ملم |
|
11 |
القطر الخارجي لغطاء الذيل |
٪ ce٪ a675mm |
|
12 |
تفتق داخلي من الأكمام تايلستوك |
MT5 |
|
13 |
السفر بأكمام Tailstock |
165 ملم |
|
14 |
سرعة المحور X |
6 م/دقيقة |
|
15 |
سرعة المحور Z |
12 م/دقيقة |
|
16 |
دقة تحديد الموقع |
X أقل من أو يساوي {{0}}.03 مم، Z أقل من أو يساوي 0.04 مم |
|
17 |
دقة التكرار |
X أقل من أو يساوي {{0}}.005mm،Z أقل من أو يساوي 0.010mm |
|
18 |
معالجة الاستدارة |
0.004 ملم |
|
19 |
خشونة سطح قطعة العمل |
Ra1.6 |
|
20 |
حامل سكين |
حامل سكين كهربائي بأربع محطات |
|
21 |
حجم قسم الأداة |
25*25 مللي متر |
|
22 |
المواصفات الرئيسية للمحرك |
7.5kw تحويل التردد غير المتزامن |
|
23 |
مواصفات تشاك |
ظرف ثلاثي الفك Φ250mm |
|
24 |
عرض السكك الحديدية |
390 ملم |
|
25 |
نمط الصفائح المعدنية |
باب منزلق مزدوج مغلق بالكامل |
|
26 |
الابعاد الكلية |
3000*1700*1800 مللي متر |
|
27 |
وزن الآلة |
حوالي 2800 كجم/3200 كجم/3800 كجم/4500 كجم |
وظائف ومميزات مخرطة CNC
عمليات الدوران:تتمثل الوظيفة الأساسية لمركز التصنيع بمخرطة CNC في إجراء عمليات الخراطة. يقوم بتدوير قطعة العمل بينما تقوم أداة القطع بإزالة المواد لإنشاء أشكال أسطوانية أو مخروطية. يمكنها تنفيذ عمليات تحويل مختلفة مثل الوجه، والتحديد، والتناقص التدريجي، والخيوط، والحز.
التحكم العددي بالكمبيوتر (CNC):تعد تقنية CNC هي جوهر مركز تصنيع مخرطة CNC. ويستخدم برمجة الكمبيوتر والتحكم الرقمي لأتمتة عمليات الآلة والتحكم فيها. يتلقى نظام CNC التعليمات على شكل برنامج يحتوي على مسارات الأداة ومعلمات القطع والأوامر الأخرى لتنفيذ عمليات المعالجة المطلوبة.
التغيير التلقائي للأداة:تم تجهيز مراكز تصنيع مخرطة CNC بمبدلات أدوات أوتوماتيكية (ATCs) تسمح بالتبادل السريع لأدوات القطع. تمكن هذه الميزة الجهاز من إجراء عمليات متعددة دون تدخل يدوي، مما يؤدي إلى تحسين الإنتاجية وتقليل وقت الإعداد.
حركة المحور:تحتوي مخارط CNC عادةً على محاور حركة متعددة لتحقيق مهام المعالجة المعقدة. المحاور الرئيسية تشمل:
المحور السيني: يتحكم في الحركة الأفقية لأداة القطع على طول قطعة العمل.
المحور Z: يتحكم في الحركة الطولية لأداة القطع على طول محور قطعة العمل.
المحور C (اختياري): بعض مراكز التصنيع باستخدام الحاسب الآلي لديها محور C، والذي يتيح دوران قطعة العمل أو المغزل بزوايا محددة. يعد هذا مفيدًا لتنفيذ عمليات مثل الطحن أو الحفر أو إنشاء ميزات في اتجاهات غير خطية.
التحكم في المغزل والظرف:تحتوي مراكز التصنيع باستخدام الحاسب الآلي على مغزل يقوم بتدوير قطعة العمل. يتحكم نظام CNC في سرعة المغزل واتجاهه وتسارعه لضمان المعالجة الدقيقة. يمكن أيضًا التحكم تلقائيًا في ظرف الظرف، الذي يحمل قطعة العمل، للإمساك بقطعة العمل أو تحريرها حسب الحاجة.
البرمجة والمرونة:توفر مراكز التصنيع باستخدام الحاسب الآلي إمكانية برمجة عالية، مما يسمح بإنتاج مجموعة واسعة من الأجزاء ذات الأشكال والأحجام والتعقيدات المختلفة. يمكن لنظام CNC تخزين وتنفيذ برامج متعددة، مما يتيح إنتاج دفعات فعال والتغييرات السريعة بين إعدادات الأجزاء المختلفة.
الرصد والتغذية الراجعة:غالبًا ما تحتوي مراكز التصنيع باستخدام الحاسب الآلي على أجهزة استشعار وأنظمة تغذية مرتدة لمراقبة المعلمات المختلفة، مثل تآكل الأداة ودرجة الحرارة وقوى القطع. يمكن استخدام هذه البيانات لتحسين عمليات التشغيل واكتشاف الأخطاء وضمان جودة ودقة الأجزاء المنتجة.
التكامل مع أنظمة CAD/CAM:تتوافق مراكز تصنيع مخرطة CNC مع برامج التصميم بمساعدة الكمبيوتر (CAD) وبرامج التصنيع بمساعدة الكمبيوتر (CAM). يتيح هذا التكامل إنشاء ومحاكاة برامج التشغيل ومسارات الأدوات وتصميمات الأجزاء قبل الإنتاج الفعلي، مما يعزز الكفاءة والدقة.
تطبيقات مخرطة CNC
تُستخدم مراكز التصنيع باستخدام الحاسب الآلي على نطاق واسع في صناعات مثل السيارات والفضاء والطبية والتصنيع العام، حيث تعد الدقة العالية والإنتاجية أمرًا بالغ الأهمية. إنها توفر إمكانات تصنيع وأتمتة متقدمة، مما يجعلها أدوات متعددة الاستخدامات وفعالة لإنتاج الأجزاء المعقدة.
مخاوف التكوين
1. التكوين القياسي لنظام الناقل GSK980TC3، 17-مؤازرة تغذية القيمة المطلقة ذات الطاقة العالية بت، هو أفضل مزيج من الدقة والكفاءة؛
2. إن قاعدة السرير المتكاملة المصبوبة بشكل متكامل تتمتع بصلابة جيدة واستقرار جيد؛
3. صفائح معدنية لباب منزلق مزدوج مغلق بالكامل، صندوق النظام والدوران، شكل جميل، مناسب للإدخال، لا يقطر؛
4. يتم تشكيل طبقة صب HT250 عالية الجودة عن طريق التقسية الثانوية، والصلابة هي HRC 55-62، والدقة متينة ومقاومة للتآكل؛
5. المزيج الذهبي لصندوق التروس الرئيسي مع الترس الثالث اليدوي +11KW العاكس عالي المطابقة، السرعة القصوى هي 1600 دورة في الدقيقة، يمكن تبديل القطع الثقيل والتشطيب بحرية، وحافة القطع أكثر من مجانية
