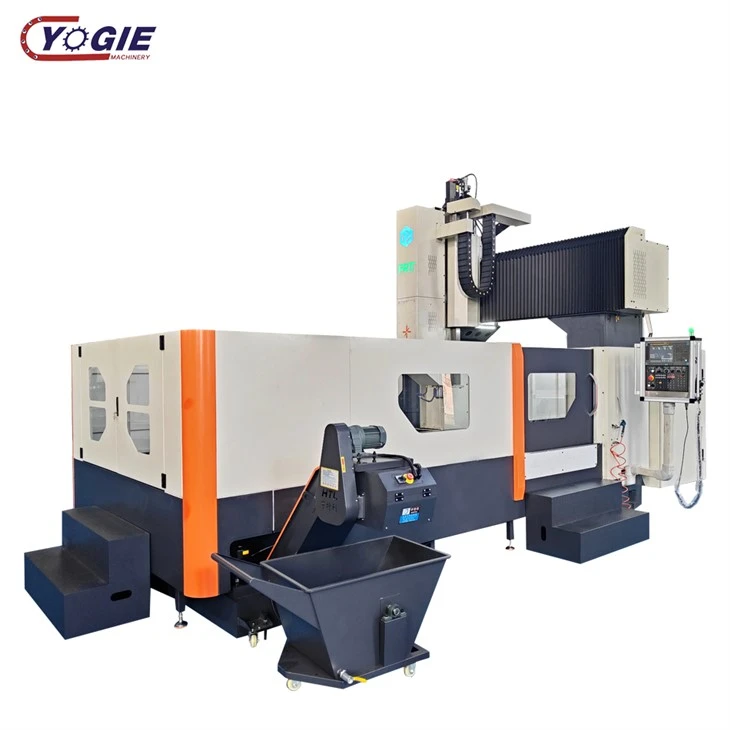

آلة التصنيع باستخدام الحاسب الآلي العملاقة

لويانغ يوجي الصناعة والتجارة المحدودة هي واحدة من الشركات المصنعة والموردة الأكثر خبرة لآلة التصنيع باستخدام الحاسب الآلي العملاقة في الصين. لا تتردد في شراء آلة التصنيع باستخدام الحاسب الآلي العملاقة الرخيصة للبيع هنا من مصنعنا. جميع المنتجات المخصصة ذات جودة عالية وأسعار تنافسية.

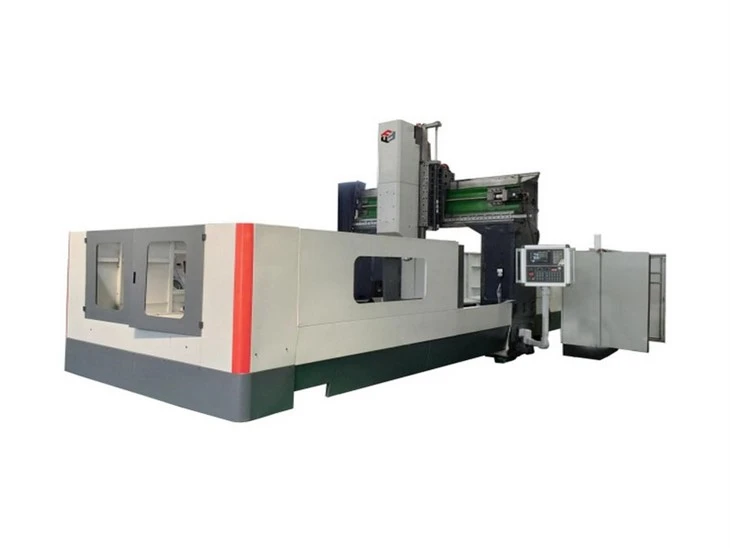

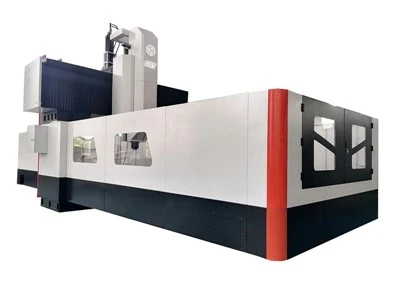

آلة Gantry CNC (التحكم العددي بالكمبيوتر) هي نوع من مراكز التصنيع التي تستخدم هيكل جسري لحركتها. تتكون القنطرة عادةً من عارضة أفقية مدعومة بأعمدة رأسية، ويتم تثبيت أداة القطع أو المغزل على الحزمة الأفقية. يوفر هذا التصميم الاستقرار والدقة في عملية التصنيع.

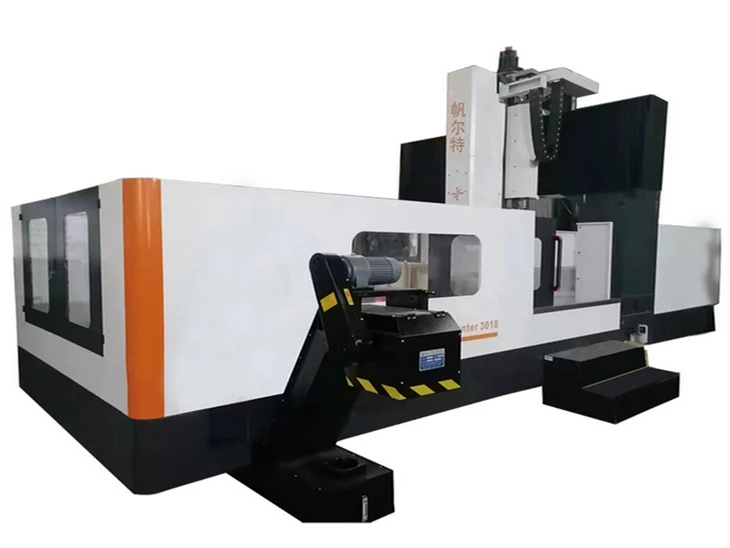

فرت-3018
نظام التشغيل CNC		سيمنز828Dأو فانوك أوي MF
حجم طاولة العمل	مم	3000*1500 مللي متر
السكتة الدماغية اليمنى واليسرى (X)	مم	3000 ملم
السكتة الدماغية ذهابًا وإيابًا (Y)	مم	1920 ملم
السكتة الدماغية لأعلى ولأسفل (Z)	مم	1000 ملم
المسافة من مركز المغزل إلى دليل العمود	مم	260
المسافة من نهاية المغزل إلى سطح المنضدة	مم	170-1070
فتحة المنضدة (العدد / الحجم / التباعد)	مم	6-26*150 مللي متر
تفتق المغزل (نموذج / قطر الأكمام)	مم	BT50/φ155 ملم
استخدم نموذج مسمار السحب		P50T－1
سرعة المغزل (دورة في الدقيقة)	(دورة في الدقيقة)	6000

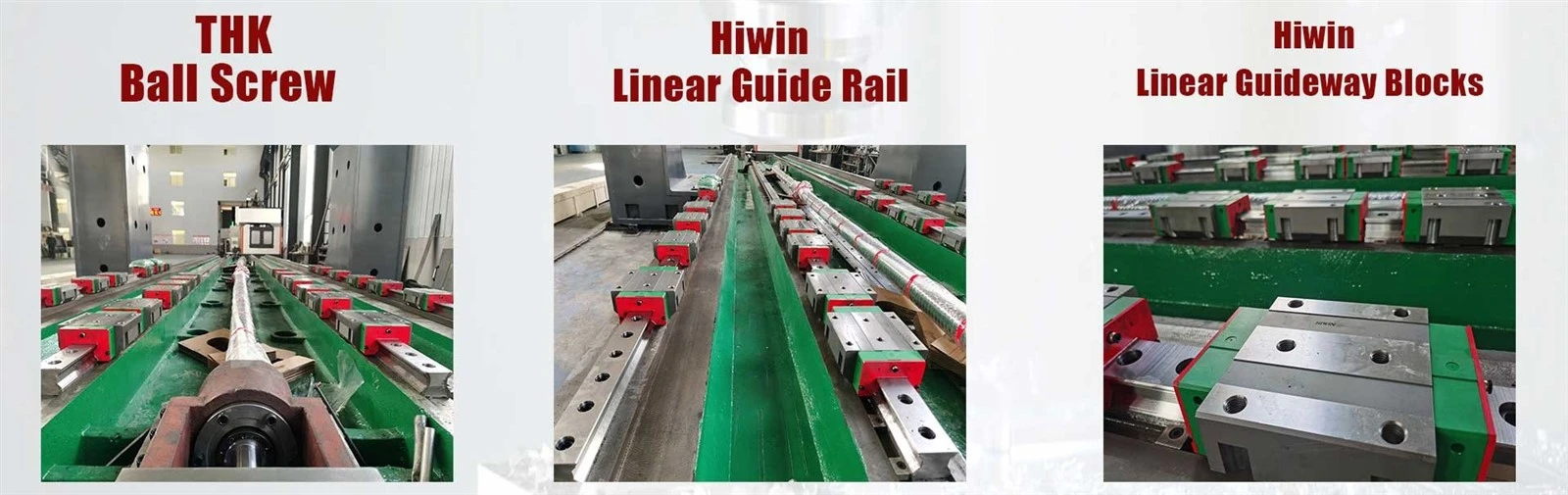

مواصفات الكرة اللولبية للمحور X	مم	63*16 مللي متر
مواصفات الكرة اللولبية للمحور Y	مم	50*12 مللي متر
مواصفات محور الكرة اللولبية	مم	50*10 مللي متر
دقة تحديد موضع أداة الآلة (معيار GB / T 20957.4-2007)	مم	0.01
دقة تحديد المواقع المتكررة للأدوات الآلية (معيار GB / T 20957.4-2007)	مم	0.01
اجتياز سريع للمحاور X وY وZ	م/دقيقة	10/12/10
الحد الأقصى لمعدل تغذية القطع	م/دقيقة	8
وضع نقل المغزل		محرك الحزام المسنن المتزامن
وضع نقل محرك سيرفو لمحور XYZ ونسبة النقل		المحور X-اتصال مباشر لمخفض المحور 1:1 محرك YZ للمحور المباشر المحور ص 1: 1 المحور Z 1: 1
مواصفات دليل المحور X، Y		المحور X-الموجهات الخطية ذات 55 مواصفات ثقيلة-، المحور Y-اثنان من الموجهات الخطية ذات بكرات الخدمة الثقيلة ذات 55 مواصفات
مواصفات دليل المحور Z		مستطيل السكك الحديدية الصلبة
حجم الرام المربع	مم	420*420
قوة المغزل	كيلوواط	22
يوصى باختيار معلمات محرك سيرفو	N·M	35/35/40
تدفق مصدر الهواء	الآلام والكروب الذهنية	>0.5
متطلبات إمدادات الطاقة		380V
ارتفاع وسادة السرير	مم	30
تحمل منضدة العمل	كجم	8T
أبعاد الآلة	مم	8550X3000X3000
الوزن الصافي للآلة	T	30T









هيكل العملاقة:يسمح هيكل القنطرية بمنصة مستقرة وصلبة، مما يضمن الدقة والتكرار في عمليات التشغيل الآلي.



دقة عالية:تشتهر ماكينات CNC العملاقة بالدقة العالية والدقة، مما يجعلها مناسبة للتطبيقات التي تتطلب تفاوتات صارمة.



براعة:يمكن لهذه الآلات التعامل مع مجموعة متنوعة من المواد، بما في ذلك المعادن والبلاستيك والمواد المركبة والخشب، مما يجعلها متعددة الاستخدامات لمختلف الصناعات.



مظروف عمل كبير:غالبًا ما تحتوي آلات CNC العملاقة على غلاف عمل كبير، مما يسمح لها باستيعاب قطع العمل الأكبر حجمًا.



إمكانية-تعدد المحاور:تم تجهيز العديد من آلات CNC العملاقة بمحاور حركة متعددة (X، Y، Z، وأحيانًا محاور دوارة إضافية)، مما يتيح عمليات تصنيع معقدة.



التوافق الآلي:يمكن دمج ماكينات CNC العملاقة مع أنظمة التشغيل الآلي لزيادة الإنتاجية، خاصة في بيئات التصنيع.





الطحن:تُستخدم ماكينات CNC العملاقة بشكل شائع في عمليات الطحن، بما في ذلك تحديد الخطوط ثنائية وثلاثية الأبعاد، والجيب، والتشطيب السطحي.



التوجيه:في الأعمال الخشبية وتصنيع المواد المركبة، تُستخدم آلات CNC العملاقة لتطبيقات التوجيه لإنشاء أشكال وتصميمات معقدة.



حفر:يمكن لآلات CNC العملاقة إجراء عمليات حفر دقيقة، إما كعملية مستقلة أو كجزء من تسلسل تصنيع أكبر.



نقش:الدقة العالية لآلات CNC العملاقة تجعلها مناسبة لتطبيقات النقش، مثل إنشاء تصميمات تفصيلية على مواد مختلفة.



القطع:يمكن تجهيز ماكينات CNC العملاقة بأدوات قطع مختلفة، بما في ذلك قواطع الليزر أو البلازما، لتطبيقات مثل قطع المعادن أو معالجة الصفائح المعدنية.

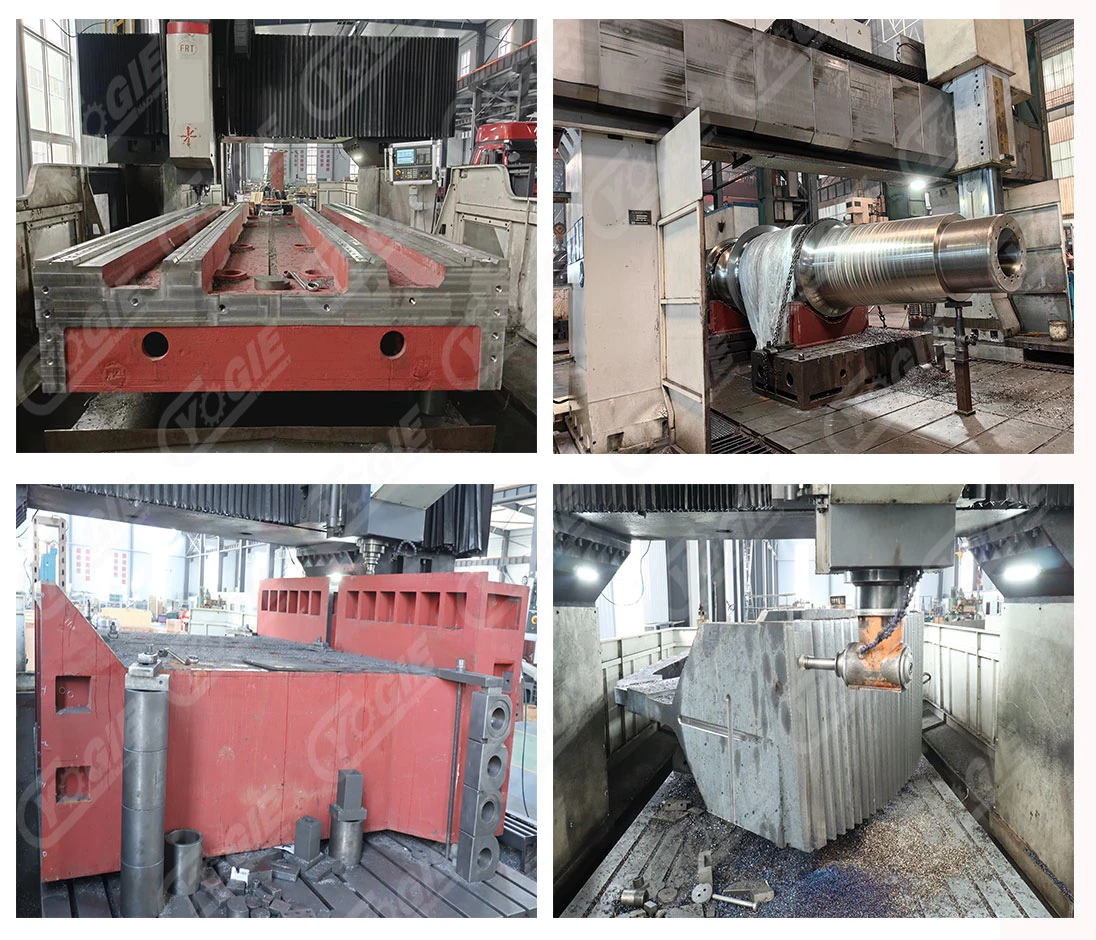

1. قطع العمل الكبيرة

إن آلات الطحن العملاقة مناسبة لمعالجة قطع العمل الكبيرة المختلفة، مثل محركات السيارات، ومعدات طاقة الرياح، وملحقات السفن، وما إلى ذلك. ونظرًا لنطاق المعالجة الكبير والصلابة الجيدة، يمكنها تلبية متطلبات المعالجة-الدقة العالية والسرعة العالية- لقطع العمل الكبيرة.

2. قطع العمل المعقدة

تتميز آلات الطحن العملاقة بخصائص الربط-المتعدد المحاور والمعالجة عالية السرعة-، ويمكنها معالجة قطع العمل المتنوعة ذات الأشكال المعقدة، مثل معالجة كفاف السفينة ومعالجة شفرات طاقة الرياح.

3. قطع العمل-عالية الدقة

تتميز آلات الطحن العملاقة بدقة معالجة وصلابة عالية، مما يمكنها من تلبية احتياجات-قطع العمل عالية الدقة مثل شفرات محركات الطائرات وأنظمة نقل الحركة في السيارات.

4. معالجة قطع العمل بسرعة عالية

يمكن لآلات الطحن العملاقة أن تحقق معالجة عالية السرعة-ويمكن استخدامها لمعالجة قطع العمل التي يلزم إكمالها بسرعة وكفاءة، مثل-أجزاء نظام فرامل القطار عالي السرعة.
