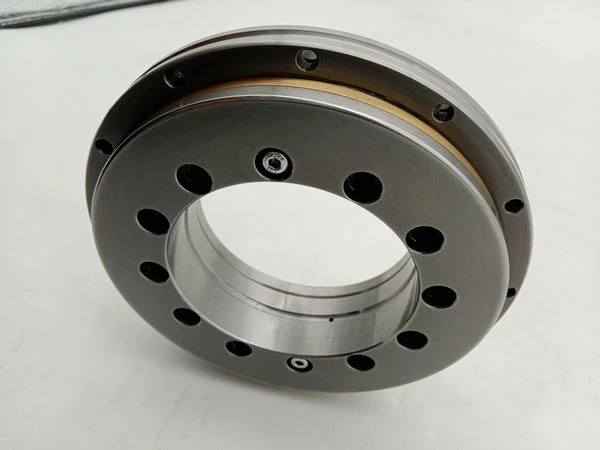

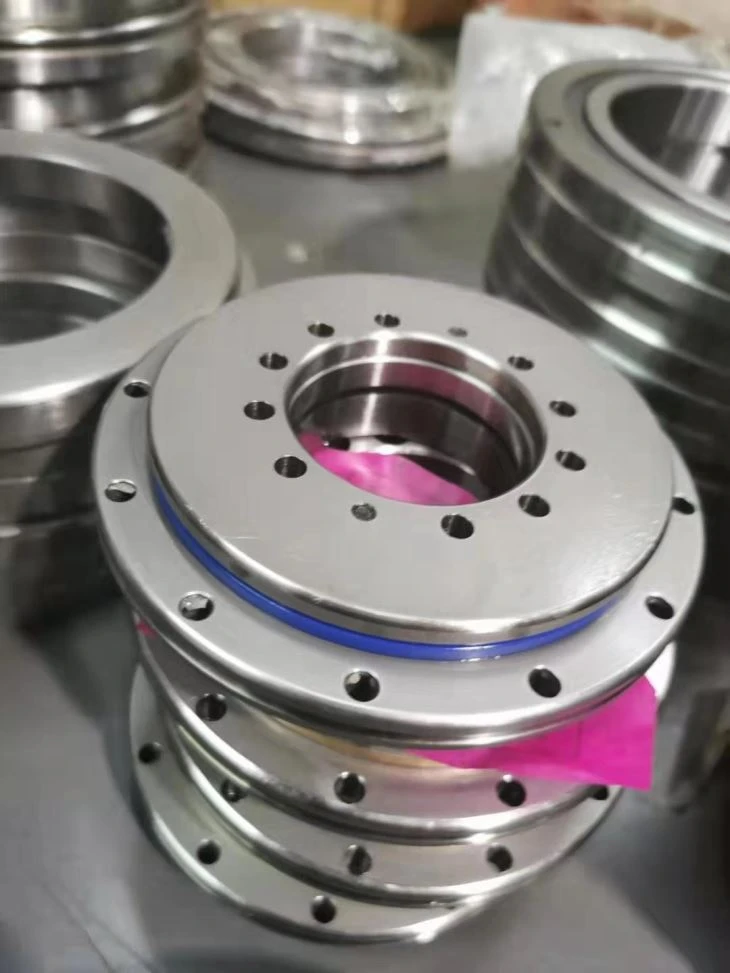

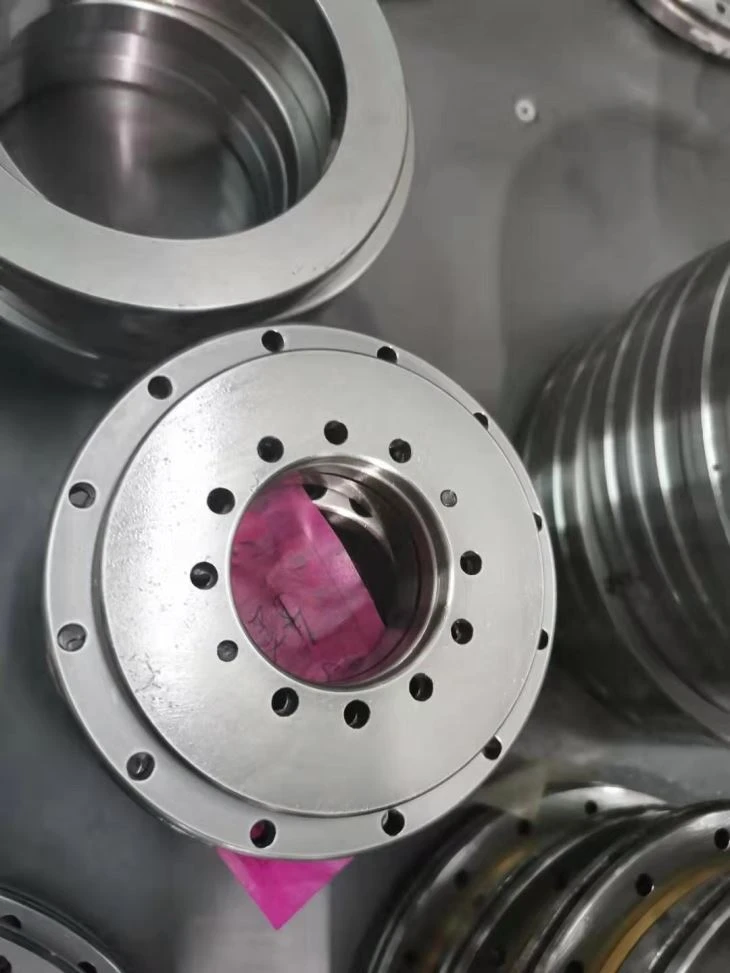

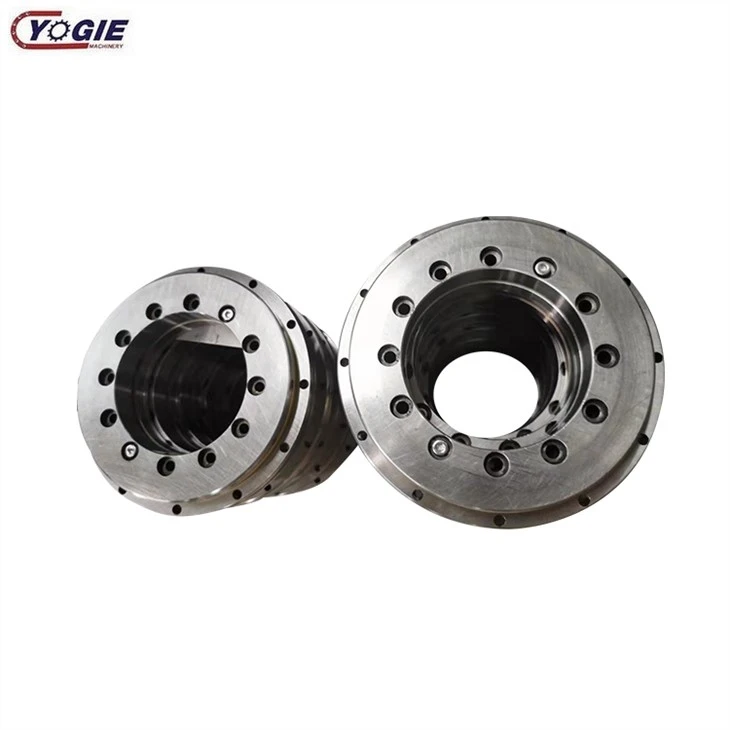

GCr15 طاولة دوارة عالية الدقة تحمل yrt50
محمل YRT150 عبارة عن آلية دوران مع دوران الحلقة الخارجية ودعم الحلقة الداخلية. وهي مقسمة بشكل أساسي إلى ثلاث سلاسل من YRT و YRTS و YRTM. هذه السلاسل الثلاث من المحامل لها نفس أبعاد التثبيت ، والاختلافات في الهيكل الداخلي والأداء المماثل.
معلمات محامل القرص الدوار
تحمل YRT
القطر (مم) -50
القطر الخارجي (مم) -126
العرض (مم) -30
الوزن (كجم) -51 .6
المواد- GCR15 / GCR15SiMn
فئة الدقة P5 / P4 / P2
نوع التشحيم الشحوم
تدوير الحلقة الخارجية للجزء الداخلي
تحميل اتجاه محوري شعاعي متعدد الاتجاهات
حلقة داخلية وخارجية مدمجة بهيكل المحمل
تتكون محامل سلسلة YRT من ثلاثة صفوف من البكرات (كما هو موضح على اليمين) ، ويضمن صفان من البكرات المحورية قدرة تحمل حمولة محورية مستقرة ، ويضمن صف واحد من البكرات الشعاعية أن المحمل يمكنه تحمل القوى الشعاعية ولحظات الانقلاب ، وهو مناسب لـ آلية تأرجح الحمولة المحورية.
مقدمة عن السلسلة: تتكون محامل القرص الدوار YRT من سباق دفع / شعاعي ، وحلقة عمود دفع / شعاعي ، وغسالة دفع ، واثنين من مجموعات قفص الأسطوانة ذات الإبرة ومجموعة من البكرات الأسطوانية الشعاعية. حلقة المقعد وحلقة العمود لها فتحات لولبية متصاعدة موزعة بالتساوي. هذا النوع من المحامل لديه قدرة تحميل محورية وشعاعية عالية. صلابة عالية للإمالة ودقة عالية للغاية. مناسبة للطاولات الدوارة ، والخراطيش وقواطع الحديد ، وكذلك ترتيبات تحمل للقياس والتجريب. هذا النوع من المحامل له أيضًا متطلبات أعلى لأجزاء المعدات التي تتوافق معه. التحكم في عزم شد براغي التثبيت أثناء التثبيت.
طراز السلسلة:YRT50 ، YRT80 ، YRT100 ، YRT120 ، YRT150 ، YRT180 ، YRT200 ، YRT260 ، YRT325 ، YRT395 ، YRT460 ، YRT580 ، YRT650 ، YRT850 ، YRT950 ، YRT1030 ، YRT1200
رقم الموديل | البعد | تصنيف الحمل الأساسي (KN) | الحد من السرعة (الشحوم) | وزن كلغ | ||||||||||
| الحمل المحوري | حمولة شعاعية | |||||||||||||
d | D | H | H1 | C | D1 | J | J1 | متحرك | ثابتة | متحرك | ثابتة | |||
الوحدة: مم | كاليفورنيا | Coa | سجل تجاري | كو | ||||||||||
YRT50 | 50 | 126 | 30 | 20 | 10 | 105 | 63 | 116 | 38 | 158 | 28.5 | 49.5 | 440 | 1.6 |
YRT80 | 80 | 146 | 354 | 23.35 | 12 | 130 | 92 | 138 | 56 | 255 | 42.5 | 100 | 530 | 2.4 |
YRT100 | 100 | 185 | 38 | 25 | 12 | 160 | 112 | 170 | 76.5 | 415 | 47.5 | 120 | 430 | 4 |
YRT120 | 120 | 210 | 40 | 26 | 12 | 184 | 135 | 195 | 102 | 540 | 52 | 143 | 340 | 5.3 |
YRT150 | 150 | 240 | 40 | 26 | 12 | 214 | 165 | 225 | 112 | 630 | 56 | 170 | 320 | 6.2 |
YRT180 | 180 | 280 | 43 | 29 | 15 | 244 | 194 | 260 | 118 | 710 | 69.5 | 200 | 280 | 7.7 |
YRT200 | 200 | 300 | 45 | 30 | 15 | 274 | 215 | 285 | 120 | 765 | 81.5 | 220 | 260 | 9.7 |
YRT260 | 260 | 385 | 55 | 36.5 | 18 | 345 | 280 | 365 | 160 | 1060 | 93 | 290 | 200 | 18.3 |
YRT325 | 325 | 450 | 60 | 40 | 20 | 415 | 342 | 430 | 275 | 1930 | 120 | 345 | 170 | 25 |
YRT395 | 395 | 525 | 65 | 42.5 | 20 | 486 | 415 | 505 | 300 | 2280 | 186 | 655 | 140 | 33 |
YRT460 | 460 | 600 | 70 | 46 | 22 | 560 | 482 | 580 | 355 | 2800 | 200 | 765 | 120 | 45 |
YRT580 | 580 | 750 | 90 | 60 | 30 | 700 | 610 | 720 | 490 | 4250 | 228 | 965 | 80 | 89 |
YRT650 | 650 | 870 | 122 | 78 | 34 | 800 | 680 | 830 | 1040 | 8000 | 490 | 1800 | 65 | 170 |
YRT850 | 850 | 1095 | 124 | 80.5 | 37 | 1018 | 890 | 1055 | 1000 | 8650 | 455 | 1730 | 50 | 253 |
YRT950 | 950 | 1200 | 132 | 86 | 40 | 1130 | 990 | 1160 | 1290 | 11400 | 530 | 2040 | 40 | 312 |
YRT1030 | 1030 | 1300 | 145 | 92.5 | 40 | 1215 | 1075 | 1255 | 1380 | 12000 | 620 | 2650 | 39 | 375 |
مجالات التطبيق
أدوات آلة CNC - قرص دوار CNC - سيارة عمودية CNC - قرص دوار دقيق - معدات اختبار - معدات دقيقة
