XSU سلسلة عبرت محامل الأسطوانة
محامل الأسطوانة المتقاطعة هي محامل خفيفة الوزن ومدمجة مع أنحف حلقات داخلية وخارجية ممكنة مع صلابة عالية ، بسبب ترتيبها الرأسي من البكرات الأسطوانية مع أخدود 90 درجة فهرنهايت من خلال الفواصل المنفصلة في سطح المتداول الأخدود العميق. يسمح هذا التصميم الخاص بحمل حمل واحد فقط في جميع الاتجاهات بما في ذلك الأحمال الشعاعية والماكسية ولحظة.
XSU نوع خاص هو تحمل مع حلقة داخلية وخارجية متكاملة. ويجري استخدامه في الحالات التي تكون فيها دقة الدوران العالية لكل من الحلقات الداخلية والخارجية مطلوبة.
رقم نموذج السلسلة:
XSU080168,XSU080188,XSU080218,XSU080258,XSU080318,XSU080398,XSU140414,XSU140544,XSU140644,XSU140744,XSU140844,XSU140944
تطبيق:
• الذراع الروبوتية الصناعية، محرك المخفض
•الدقة القرص الدوار، NC جدول دوار
• تدوير جزء من أدوات الجهاز
• أداة التفتيش والمعدات الطبية
• معدات الطيران، الرادار العسكري، الخ

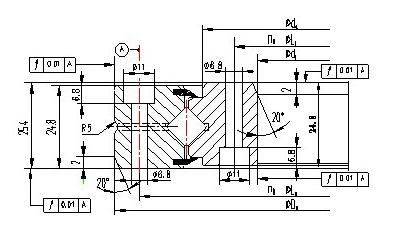

قطر رمح (مم) | رقم الطراز | الأبعاد الرئيسية (مم) | تصنيف التحميل الأساسي (المحوري) | تصنيف التحميل الأساسي(شعاعي) | سرعة ليمتينغ | ثقل | ||||||||
الحلقة الداخلية د | الحلقة الخارجية D | عرض |
ملحوظه | الشطب ص (دقيقة) | φLa | φLi | كاليفورنيا KN | كووا KN | كر KN | كو KN | ص / دقيقة | ك جم | ||
130 | XSU080168 | 130 | 205 | 25.4 | 12 | 1.1 | 190 | 145 | 66 | 240 | 42 | 96 | 227 | 3.3 |
150 | XSU080188 | 150 | 225 | 25.4 | 16 | 1.1 | 210 | 165 | 71 | 275 | 46 | 110 | 203 | 3.7 |
180 | XSU080218 | 180 | 255 | 25.4 | 20 | 1.1 | 240 | 195 | 77 | 315 | 49 | 127 | 175 | 4.3 |
220 | XSU080258 | 220 | 295 | 25.4 | 24 | 1.5 | 280 | 235 | 84 | 375 | 54 | 151 | 148 | 5.1 |
280 | XSU080318 | 280 | 355 | 25.4 | 28 | 1.5 | 340 | 295 | 93 | 465 | 59 | 185 | 120 | 6.3 |
360 | XSU080398 | 360 | 435 | 25.4 | 36 | 2 | 420 | 375 | 106 | 590 | 68 | 236 | 96 | 7.8 |
قطر رمح (مم) | رقم الطراز | الأبعاد الرئيسية (مم) | تصنيف التحميل الأساسي (المحوري) | تصنيف التحميل الأساسي(شعاعي) | ثقل | ||||||||
الحلقة الداخلية د | الحلقة الخارجية D | عرض | ملحوظه | الشطب ص (دقيقة) | φLa | φLi | كاليفورنيا KN | كووا KN | كر KN | كو KN | ك جم | ||
344 | XSU140414 | 344 | 484 | 56 | 24 | 2 | 460 | 368 | 229 | 520 | 146 | 250 | 28 |
474 | XSU140544 | 474 | 614 | 56 | 32 | 2.5 | 590 | 498 | 270 | 680 | 170 | 330 | 38 |
574 | XSU140644 | 574 | 714 | 56 | 36 | 2.5 | 690 | 598 | 290 | 800 | 185 | 395 | 44 |
674 | XSU140744 | 674 | 814 | 56 | 40 | 3 | 790 | 698 | 315 | 930 | 200 | 455 | 52 |
774 | XSU140844 | 774 | 914 | 56 | 40 | 3 | 890 | 798 | 340 | 1050 | 215 | 510 | 60 |
874 | XSU140944 | 874 | 1014 | 56 | 44 | 360 | 990 | 898 | 360 | 1170 | 227 | 580 | 67 |
