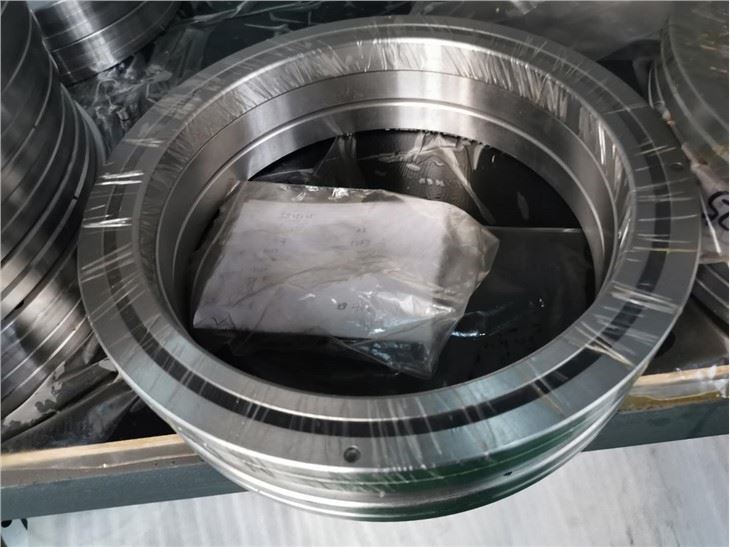

سلسلة RBعبرت أسطوانيYOGIE محامل CNC عالية الدقة

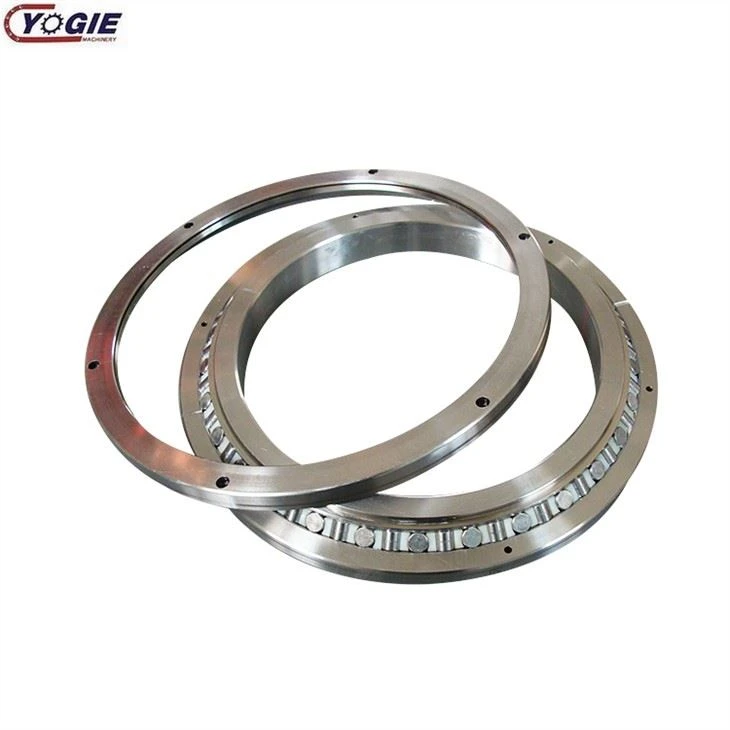

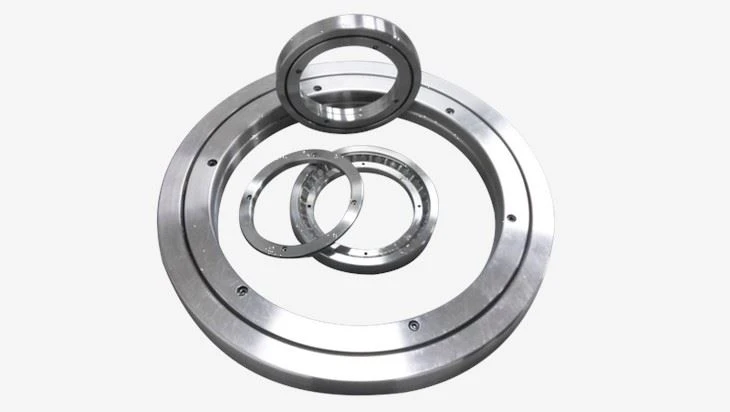

تتميز محامل البكرات المتقاطعة من سلسلة YOGIE RB بأنها خفيفة الوزن ومضغوطة مع أنحف حلقات داخلية وخارجية ممكنة مع صلابة عالية ، نظرًا لترتيبها الرأسي لبكرات أسطوانية ذات أخدود 90 درجة فولت عبر الفواصل المنفصلة في سطح التدحرج العميق. يتيح هذا التصميم الخاص لمحمل واحد فقط حمل الأحمال في جميع الاتجاهات بما في ذلك الأحمال الشعاعية والمحورية واللحظة.
مقدمة عن السلسلة: النوع القياسي RB هو محمل ذو أنحف حلقات داخلية وخارجية ممكنة لأن الحلقة الخارجية تنقسم بينما الحلقة الداخلية مدمجة في الجسم الرئيسي. يتم استخدامه في الحالات التي تتطلب دقة دوران عالية للحلقة الداخلية
قطر رمح (مم) | رقم الموديل | الأبعاد الرئيسية (مم) | ارتفاع الكتف | تصنيف الحمل الأساسي (شعاعي) | وزن | |||||||
الحلقة الداخلية د (مم) | الحلقة الخارجية د (مم) | موانئ دبي | عرض B B1 | فتحة تشحيم | ص （دقيقة） | س （مم） | درهم (مم) | C كيلو نيوتن | شارك كيلو نيوتن | كلغ | ||
30 | RB3010 | 30 | 55 | 41.5 | 10 | 1 | 0.6 | 37 | 47 | 7.35 | 8.36 | 0.12 |
35 | RB3510 | 35 | 60 | 46.5 | 10 | 1 | 0.6 | 41 | 51.5 | 7.64 | 9.12 | 0.13 |
40 | RB4010 | 40 | 65 | 51.5 | 10 | 1 | 0.6 | 47.5 | 57.5 | 8.33 | 10.6 | 0.16 |
45 | RB4510 | 45 | 70 | 56.5 | 10 | 1 | 0.6 | 51 | 61.5 | 8.62 | 11.3 | 0.17 |
50 | RB5013 | 50 | 80 | 64 | 13 | 1.5 | 0.6 | 57.4 | 72 | 16.7 | 20.9 | 0.27 |
60 | RB6013 | 60 | 90 | 74 | 13 | 1.5 | 0.6 | 68 | 82 | 18 | 24.6 | 0.3 |
70 | RB7013 | 70 | 100 | 84 | 13 | 1.5 | 1 | 78 | 92 | 19.4 | 27.7 | 0.35 |
80 | RB8016 | 80 | 120 | 98 | 16 | 1.5 | 1 | 91 | 111 | 30.1 | 42.1 | 0.7 |
90 | RB9016 | 90 | 130 | 108 | 16 | 1.5 | 1.5 | 98 | 118 | 31.4 | 45.3 | 0.75 |
100 | RB10016 | 100 | 140 | 119.3 | 16 | 1.5 | 1.5 | 109 | 129 | 31.7 | 48.6 | 0.83 |
RB10020 | 150 | 123 | 20 | 1.5 | 1.5 | 113 | 133 | 33.1 | 50.9 | 1.45 | ||
110 | RB11012 | 110 | 135 | 121.8 | 12 | 1.5 | 1 | 117 | 127 | 12.5 | 24.1 | 0.4 |
RB11015 | 145 | 126.5 | 15 | 1.5 | 1 | 122 | 136 | 23.7 | 41.5 | 0.75 | ||
RB11020 | 160 | 133 | 20 | 1.5 | 1.5 | 120 | 143 | 34 | 54 | 1.56 | ||
120 | RB12016 | 120 | 150 | 134.2 | 16 | 1.5 | 1.5 | 127 | 141 | 24.2 | 43.2 | 0.72 |
RB12025 | 180 | 148.7 | 25 | 2 | 1 | 133 | 164 | 66.9 | 100 | 2.62 | ||
130 | RB13015 | 130 | 160 | 144.5 | 15 | 1.5 | 2 | 137 | 152 | 25 | 46.7 | 0.72 |
RB13025 | 190 | 158 | 25 | 2 | 1 | 143 | 174 | 69.5 | 107 | 2.82 | ||
140 | RB14016 | 140 | 175 | 154.8 | 16 | 1.5 | 2 | 147 | 162 | 25.9 | 50.1 | 1 |
RB14025 | 200 | 168 | 25 | 2 | 1.5 | 154 | 185 | 74.8 | 121 | 2.96 | ||
150 | RB15013 | 150 | 180 | 164 | 13 | 1.5 | 2 | 157 | 172 | 27 | 53.5 | 0.69 |
RB15025 | 210 | 178 | 25 | 2 | 1 | 164 | 194 | 76.8 | 128 | 3.16 | ||
RB15030 | 230 | 188 | 30 | 3 | 2 | 173 | 211 | 100 | 156 | 5.3 | ||
160 | RB16025 | 160 | 220 | 188.6 | 25 | 2 | 2 | 173 | 204 | 81.7 | 135 | 3.14 |
170 | RB17020 | 170 | 220 | 191 | 20 | 1.5 | 2 | 184 | 198 | 29 | 62.1 | 2.11 |
180 | RB18025 | 180 | 240 | 210 | 25 | 2 | 2 | 195 | 225 | 84 | 143 | 3.44 |
190 | RB19025 | 190 | 240 | 211.9 | 25 | 1.5 | 2 | 202 | 222 | 41.7 | 82.9 | 2.99 |
200 | RB20025 | 200 | 260 | 230 | 25 | 2 | 2.5 | 215 | 245 | 84.2 | 157 | 4 |
RB20030 | 280 | 240 | 30 | 3 | 2.5 | 221 | 258 | 114 | 200 | 6.7 | ||
RB20035 | 295 | 247.7 | 35 | 3 | 2.5 | 225 | 270 | 151 | 252 | 9.6 | ||
220 | RB22025 | 220 | 280 | 250.1 | 25 | 2 | 2.5 | 235 | 265 | 92.3 | 171 | 4.1 |
240 | RB24025 | 240 | 300 | 269 | 25 | 2 | 3 | 256 | 281 | 68.3 | 145 | 4.5 |
250 | RB25025 | 250 | 310 | 277.5 | 25 | 2 | 3 | 265 | 290 | 69.3 | 150 | 5 |
RB25030 | 330 | 287.5 | 30 | 3 | 3 | 269 | 306 | 126 | 244 | 8.1 | ||
RB25040 | 355 | 300.7 | 40 | 3.5 | 3 | 275 | 326 | 195 | 348 | 14.8 | ||
300 | RB30025 | 300 | 360 | 328 | 25 | 2 | 3 | 315 | 340 | 76.3 | 178 | 5.9 |
RB30035 | 395 | 345 | 35 | 3 | 3 | 322 | 368 | 183 | 367 | 13.4 | ||
RB30040 | 405 | 351.6 | 40 | 3.5 | 3 | 326 | 377 | 212 | 409 | 17.2 | ||
350 | RB35020 | 350 | 400 | 373.4 | 20 | 1.5 | 3.5 | 363 | 383 | 54.1 | 143 | 3.9 |
400 | RB40035 | 400 | 480 | 440.3 | 35 | 3 | 3.5 | 422 | 459 | 156 | 370 | 14.5 |
RB40040 | 510 | 453.4 | 40 | 3.5 | 1.5 | 428 | 479 | 241 | 531 | 23.5 | ||
450 | RB45025 | 450 | 500 | 474 | 25 | 1.5 | 1.5 | 464 | 484 | 61.7 | 182 | 6.6 |
500 | RB50025 | 500 | 550 | 524.2 | 25 | 1.5 | 1.5 | 514 | 534 | 65.5 | 201 | 7.9 |
RB50040 | 600 | 548.8 | 40 | 3 | 3.5 | 526 | 527 | 239 | 607 | 26 | ||
RB50050 | 625 | 561.6 | 50 | 3.5 | 3.5 | 536 | 587 | 267 | 653 | 41.7 | ||
600 | RB60040 | 600 | 700 | 650 | 40 | 3 | 4 | 627 | 673 | 264 | 721 | 29 |
700 | RB70045 | 700 | 815 | 753.5 | 45 | 3 | 4 | 731 | 777 | 281 | 836 | 46 |
800 | RB80070 | 800 | 950 | 868.1 | 70 | 4 | 5 | 836 | 900 | 468 | 1330 | 105 |
900 | RB90070 | 900 | 1050 | 969 | 70 | 4 | 5 | 937 | 1001 | 494 | 1490 | 120 |
1000 | RB1000110 | 1000 | 1250 | 1114 | 110 | 6 | 6 | 1057 | 1171 | 1220 | 3220 | 360 |
1250 |
| 1250 | 1500 | 1365.8 | 110 | 6 | 6 | 1308 | 1423 | 1350 | 3970 | 440 |
تطبيق:
• ذراع آلية صناعية ، محرك مخفض
• القرص الدوار الدقيق ، طاولة دوارة NC
• جزء دوران من أدوات الآلة
• أداة التفتيش والمعدات الطبية
• معدات الطيران والرادار العسكري وما إلى ذلك
