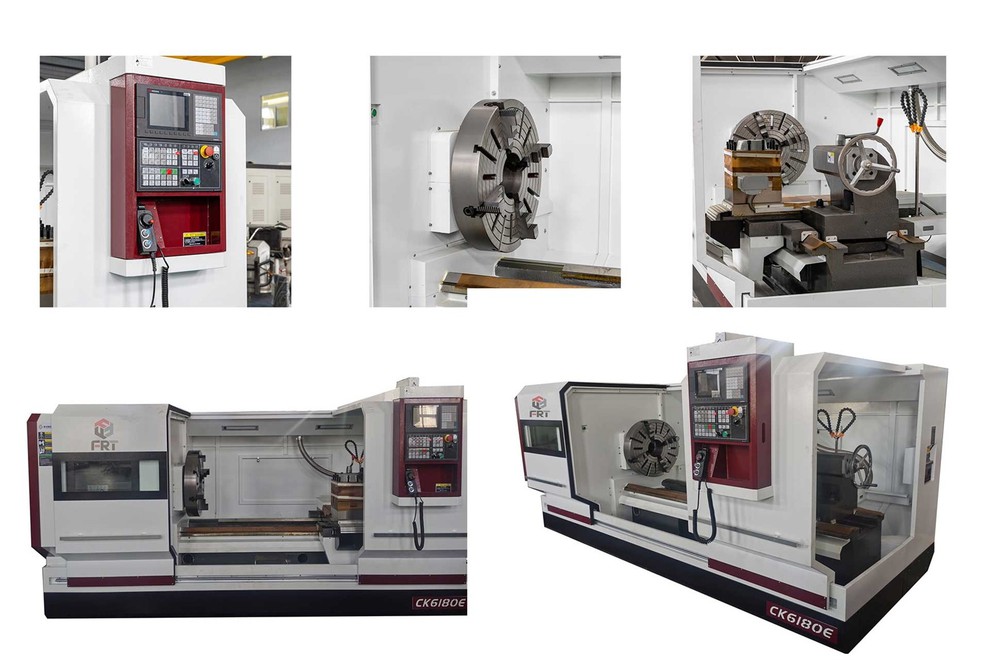

مركز الخراطة الأفقي عبارة عن أداة آلية تستخدم بشكل أساسي لخراطة قطع العمل الأسطوانية. على عكس المخارط العمودية، حيث يكون محور المغزل عموديًا، في مركز الدوران الأفقي، يكون محور المغزل أفقيًا.
سمات
الاتجاه الأفقي:يتم وضع محور دوران الآلة بشكل أفقي، مما يسمح بإخلاء الرقاقة بشكل فعال وتثبيت قطع العمل بمساعدة الجاذبية.
القدرة على الأدوات الحية:تأتي العديد من مراكز الخراطة الأفقية الحديثة مزودة بخيارات الأدوات الحية، مما يتيح عمليات الطحن والحفر بالإضافة إلى الخراطة.
محاور متعددة:غالبًا ما تتميز بمحاور حركة متعددة، بما في ذلك X وZ وأحيانًا محاور إضافية لمهام المعالجة المعقدة.
مبدلات الأدوات التلقائية:قد تشتمل مراكز الخراطة الأفقية على مبدلات أدوات أوتوماتيكية، مما يسمح بتغييرات سريعة وفعالة للأدوات أثناء عمليات التشغيل الآلي.
التحكم القابل للبرمجة:كما هو الحال مع معظم أدوات الآلات CNC (التحكم العددي بالكمبيوتر)، يتم عادةً التحكم في مراكز الخراطة الأفقية بواسطة برامج الكمبيوتر، مما يتيح التحكم الدقيق والأتمتة لعمليات التشغيل الآلي.
المهام
تحول:تتمثل الوظيفة الأساسية لمركز الخراطة الأفقي في إجراء عمليات الخراطة، والتي تتضمن تدوير قطعة العمل بينما تقوم أداة القطع بإزالة المواد لإنشاء أشكال أسطوانية.
طحن:تتمتع العديد من مراكز الخراطة الأفقية بقدرات أدوات حية، مما يسمح لها بإجراء عمليات الطحن مثل الحفر، والنقر، وتحديد الخطوط بالإضافة إلى الخراطة.
ممل:يمكن لبعض مراكز الخراطة الأفقية أيضًا إجراء عمليات مملة لتكبير الثقوب الموجودة أو إنشاء ميزات داخلية في قطع العمل.
مواجهة:يمكن استخدام مراكز الدوران الأفقية لمواجهة أطراف قطع العمل الأسطوانية للتأكد من أنها مسطحة ومتعامدة مع محور الدوران.
التطبيقات
الفضاء الجوي:تُستخدم مراكز الدوران الأفقية بشكل شائع في صناعة الطيران لتصنيع المكونات مثل أعمدة المحرك ومعدات الهبوط والمكونات الهيكلية.
السيارات:في صناعة السيارات، يتم استخدام مراكز الدوران الأفقية لمعالجة مكونات المحرك وأجزاء ناقل الحركة والمحاور والمكونات الهامة الأخرى.
النفط والغاز:تُستخدم مراكز الخراطة الأفقية في صناعة النفط والغاز لتصنيع المكونات مثل الصمامات والتجهيزات ومعدات الحفر.
التصنيع العام:تُستخدم مراكز الخراطة الأفقية على نطاق واسع في التصنيع العام لإنتاج مجموعة متنوعة من المكونات المستخدمة في صناعات مثل الأجهزة الطبية والإلكترونيات والسلع الاستهلاكية.
المكونات الرئيسية
سرير: السرير هو قاعدة الآلة التي توفر الدعم والصلابة. وعادةً ما تحتوي على الخطوط الإرشادية لحركة العربة وغراب الذيل.
غراب الرأس: يحتوي غراب الرأس على المغزل الرئيسي الذي يقوم بتدوير قطعة العمل. وقد تحتوي أيضًا على آليات تروس للتحكم في السرعة ونقل الطاقة إلى المغزل.
تشاك أو كوليت: هذا هو الجهاز المستخدم لتثبيت قطعة العمل في مكانها بشكل آمن أثناء دورانها. تأتي الطبطبات أو الأطواق بأحجام وأنواع مختلفة حسب التطبيق المحدد.
عربه قطار: العربة هي الجزء الذي يتحرك على طول السرير ويحمل أداة القطع. يمكن أن تتحرك على طول السرير في اتجاه المحور X للقطع الطولي وفي اتجاه المحور Z للقطع الشعاعي.
تفاضل: يتم تثبيت الشريحة المتقاطعة على الحامل وتسمح لأداة القطع بالتحرك بشكل عمودي على محور دوران قطعة العمل. يوفر مرونة إضافية لعمليات التشغيل الآلي.
تايلستوك: يوفر غراب الذيل الدعم للطرف المقابل لقطعة الشغل من ظرف الظرف أو الكوليت. يمكن تعديله ليناسب أطوال مختلفة من قطع العمل وقد يشتمل على مركز للحصول على دعم إضافي.
برج الأداة: في مراكز الخراطة الأفقية الحديثة ذات القدرة على استخدام الأدوات الحية، يتم استخدام برج الأدوات أو مبدل الأدوات لحمل أدوات القطع المتعددة. وهذا يسمح بإجراء تغييرات سريعة ومؤتمتة للأداة أثناء عمليات التشغيل الآلي.
لوحة التحكم: تحتوي لوحة التحكم على واجهة برمجة وتشغيل الجهاز. يتضمن عادةً نظام التحكم العددي المحوسب (CNC) للتحكم في حركة محاور الماكينة وتنفيذ برامج التشغيل.
نظام التبريد: يعد نظام التبريد ضروريًا لإزالة الرقائق وأدوات القطع التشحيم أثناء عمليات التشغيل الآلي. فهو يساعد في الحفاظ على كفاءة القطع وإطالة عمر الأداة.
رقاقة الناقل: غالبًا ما يتم تضمين ناقل الرقائق لإزالة الرقائق والخراطة من منطقة المعالجة، مما يحافظ على بيئة العمل نظيفة ويمنع تلف الماكينة وقطعة العمل.
المؤشرات الرئيسية
|
لا |
غرض |
CK6180 |
|
1 |
الحد الأقصى لقطر الدوران على السرير (مم) |
800 |
|
2 |
الحد الأقصى لقطر الدوران لمنصة التحميل ذات الاتجاه X (مم) |
500 |
|
3 |
الحد الأقصى لطول الشغل (مم) |
1000/1500/2000/3000 |
|
4 |
طول حاجز السرير (مم) |
600 |
|
5 |
الحد الأقصى لحمولة الشغل (T) |
3T |
|
6 |
شكل دوران المغزل |
ناقل حركة ميكانيكي ثلاثي السرعات، تنظيم السرعة بدون خطوات في الترس |
|
7 |
نطاق سرعة المغزل (دورة في الدقيقة) |
25-800 |
|
8 |
هيكل نهاية المغزل |
C11 أو D11 |
|
9 |
من خلال ثقب المغزل (مم) |
105 |
|
10 |
تفتق الواجهة الأمامية لفتحة المغزل |
متري120,1:20 |
|
11 |
أقصى حد لحامل الأداة (مم) |
X:550 |
|
12 |
مواصفات المسمار الأسطوانة |
X3205/5010-6310 |
|
13 |
سرعة الحركة (مم/دقيقة) |
X:6000/Z:10000 |
|
14 |
دقة تحديد المواقع (مم) |
X:0.02/Z:0.03 |
|
15 |
دقة إعادة التموضع (مم) |
X:0.075/Z:0.01 |
|
16 |
دقة تصنيع قطع العمل |
تكنولوجيا المعلومات6-IT7 |
|
17 |
خشونة سطح قطعة العمل |
Ra1.6 |
|
18 |
قطر الأكمام Tailstock (مم) |
100 |
|
19 |
سفر الأكمام Tailstock (مم) |
250 |
|
20 |
مواصفات الثقب المستدق لأكمام الذيل |
MT6 أو MT5 |
|
21 |
حجم قسم القاطع (مم) |
32*32 |
|
22 |
أبعاد الماكينة (مم) |
3700*1820*1780 |
|
23 |
الوزن الإجمالي (كجم) |
حوالي 4500/5000/5500/6500 |
